伺服电机是什么,其工作原理和分类有哪些?

发布时间: 2020-12-18发布者: 浏览量: 141

“伺服”一词源于希腊语“奴隶”的意思。“伺服电机”可以理解为绝对服从控制信号指挥的电机:在控制信号发出之前,转子静止不动;当控制信号发出时,转子立即转动;当控制信号消失时,转子能即时停转。


伺服电机是自动控制装置中被用作执行元件的微特电机,其功能是将电信号转换成转轴的角位移或角速度。伺服电动机又称执行电动机,在自动控制系统中用作执行元件,把所收到的电信号转换成电动机轴上的角位移或角速度输出。


伺服电机工作原理


伺服系统(servo mechanism)是使物体的位置、方位、状态等输出被控量能够跟随输入目标(或给定值)的任意变化的自动控制系统。


伺服主要靠脉冲来定位,基本上可以这样理解,伺服电机接收到1个脉冲,就会旋转1个脉冲对应的角度,从而实现位移,因为,伺服电机本身具备发出脉冲的功能,所以伺服电机每旋转一个角度,都会发出对应数量的脉冲,这样,和伺服电机接受的脉冲形成了呼应,或者叫闭环,如此一来,系统就会知道发了多少脉冲给伺服电机,同时又收了多少脉冲回来,这样,就能够很精确的控制电机的转动,从而实现精确的定位,可以达到0.001mm。

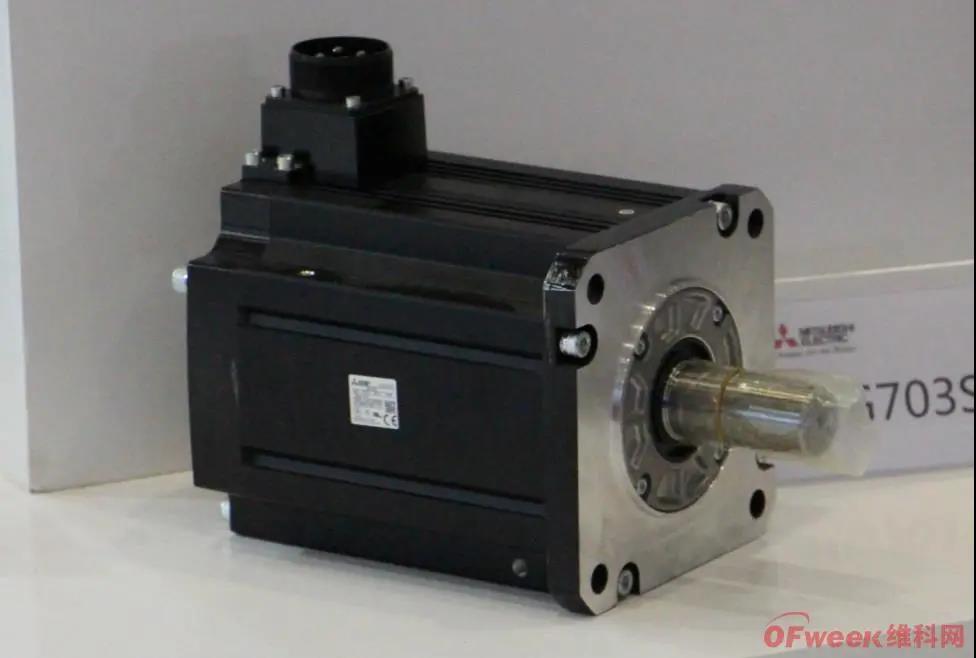

图片来源:OFweek维科网


直流伺服电机分为有刷和无刷电机。


有刷电机成本低,结构简单,启动转矩大,调速范围宽,控制容易,需要维护,但维护方便(换碳刷),产生电磁干扰,对使用环境有要求,通常用于对成本敏感的普通工业和民用场合。


无刷电机体积小重量轻,出力大响应快,速度高惯量小,力矩稳定转动平滑,控制复杂,智能化,电子换相方式灵活,可以方波或正弦波换相,电机免维护,高效节能,电磁辐射小,温升低寿命长,适用于各种环境。


交流伺服电机也是无刷电机,分为同步和异步电机,目前运动控制中一般都用同步电机,其功率范围大,功率可以做到很大,大惯量,最高转速低,转速随功率增大而匀速下降,适用于低速平稳运行场合。


伺服电机内部的转子是永磁铁,驱动器控制U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器将反馈信号传给驱动器,对反馈值与目标值进行比较,从而调整转子转动的角度,伺服电机的精度决定于编码器的精度(线数)。


伺服电机的分类


伺服电机分为交流伺服和直流伺服两大类。


交流伺服电机的基本构造与交流感应电动机(异步电机)相似。在定子上有两个相空间位移90°电角度的励磁绕组Wf和控制绕组WcoWf,接恒定交流电压,利用施加到Wc上的交流电压或相位的变化,达到控制电机运行的目的。


交流伺服电机具有运行稳定、可控性好、响应快速、灵敏度高以及机械特性和调节特性的非线性度指标严格(要求分别小于10%~15%和小于15%~25%)等特点。


直流伺服电机的优缺点


优点:速度控制精确,转矩速度特性很硬,控制原理简单,使用方便,价格便宜。


缺点:电刷换向,速度限制,附加阻力,产生磨损微粒(无尘易爆环境不宜)。


直流伺服电机基本构造与一般直流电动机相似。电机转速n=E/K1j=(Ua-IaRa)/K1j,式中E为电枢反电动势,K为常数,j为每极磁通,Ua、Ia为电枢电压和电枢电流,Ra为电枢电阻,改变Ua或改变φ,均可控制直流伺服电动机的转速,但一般采用控制电枢电压的方法,在永磁式直流伺服电动机中,励磁绕组被永久磁铁所取代,磁通φ恒定。直流伺服电动机具有良好的线性调节特性及快速的时间响应。


交流伺服电机的优缺点


优点:速度控制特性良好,在整个速度区内可实现平滑控制,几乎无振荡,90%以上的高效率,发热少,高速控制,高精确度位置控制(取决于编码器精度),额定运行区域内,可实现恒力矩,惯量低,低噪音,无电刷磨损,免维护(适用于无尘、易爆环境)。


缺点:控制较复杂,驱动器参数需要现场调整PID参数确定,需要更多的连线。




伺服电机的三种控制方法


1、转矩控制:转矩控制方式是通过外部bai模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小。


2、位置控制:位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服可以通过通讯方式直接对速度和位移进行赋值。


3、速度模式:通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位控制装置的外环PID控制时速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。


位置模式也支持直接负载外环检测位置信号,此时的电机轴端的编码器只检测电机转速,位置信号就由直接的最终负载端的检测装置来提供了, 这样的优点在于可以减少中间传动过程中的误差,增加整个系统的定位精度。


伺服电机的三环控制结构


伺服电机一般为三个环控制,三环就是3个闭环负反馈PID调节系统。


最内的PID环就是电流环,此环完全在伺服驱动器内部进行,通过霍尔装置检测驱动器给电机的各相的输出电流,负反馈给电流的设定进行PID调节,从而达到输出电流尽量接近等于设定电流,电流环就是控制电机转矩的,所以在转矩模式下驱动器的运算最小,动态响应最快。


第2环是速度环,通过检测的电机编码器的信号来进行负反馈PID调节,它的环内PID输出直接就是电流环的设定,所以速度环控制时就包含了速度环和电流环,换句话说任何模式都必须使用电流环,电流环是控制的根本,在速度和位置控制的同时系统实际也在进行电流(转矩)的控制以达到对速度和位置的相应控制。


第3环是位置环,它是最外环,可以在驱动器和电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建,要根据实际情况来定。由于位置控制环内部输出就是速度环的设定,位置控制模式下系统进行了所有3个环的运算,此时的系统运算量最大,动态响应速度也最慢。

来源:网络收集,犀灵工业机器人培训http://www.lingxixueyuan.com整理发布
