塑料壳侧面字符位置检测技术

发布时间: 2019-07-18发布者: 浏览量: 84

1.在塑料壳内侧的上方有一行激光标刻的字符,软件主要检测字符有没有打上去,上下左右有没有打偏,精度为±0.5MM。
2.检测时产品不停下来,运动中检测
3.产品到位有触发信号。
4.相机倾斜拍照.


相机:200万像素
德国AVT工业相机,分辨率 1600×1200像面尺寸1/1.8帧率 60fps快门类型 全局黑白,理论精度可以达到25/1600=0.015毫米。
镜头:远心镜头0.288倍,工作距离为95毫米。(工作距离为镜头底部到产品表面距离)
光源:两个条形光源
光源控制器:模拟控制器。

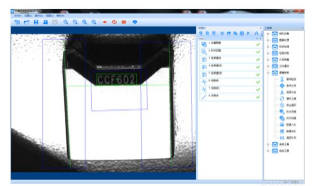

软件:CKvisionBuilder3.0 或CKvisionBuilder3.0 开发版

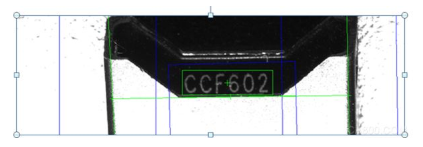

1.首先用测量直线工具找出产品的左边和右边、凹边边缘直线,再用各边缘直线计算出两条直线的交点坐标,然后再计算产品的凹边中心位置坐标
2.用形状匹配工具匹配出字符的位置坐标,
3.可以通过设定两个坐标的距离范围来判断字符是否在产品规定位置
