工业机器视觉技术表面划痕检测的应用

发布时间: 2019-05-16发布者: 浏览量: 1666

在工业生产中总是经常遇到裂痕、划痕和变色等产品的表面缺陷问题,而这些问题不管对于人工检测还是机器视觉技术检测都极富挑战。其难度在于该类缺陷形状不规则、深浅对比度低,而且往往会被产品表面的自然纹理或图案所干扰。因此,表面缺陷检测对于正确打光、相机分辨率、被检测部件与工业相机的相对位置、复杂的机器视觉算法等要求非常高。
   机器视觉划痕检测的基本分析过程分为两步:首先,确定检测产品表面是否有划痕,其次,在确定被分析图像上存在划痕之后,对划痕进行提取。
表面划痕通常可分为三大类:
   第一类划痕,从外观上较易辨认,同时灰度变化跟周围区域对比也比较明显。可以选择较小的阈值精缺陷部分直接标记。

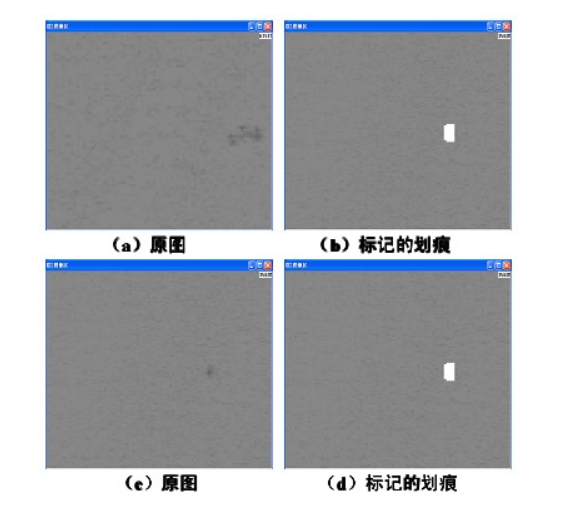

第一类划痕缺陷图像
   第二类划痕,部分灰度值变化并不明显,整幅图像灰度比较平均,划痕面积也比较小,只有几个像素点,灰度也只比周围图像稍低,很难分辨。可以对原图像进行均值滤波,得到较平滑的图像,并与原图像相减,当其差的绝对值大于阈值时就将其置为目标,并对所有的目标进行标记,计算其面积,将面积过小的目标去掉,剩下的就标记为划痕。

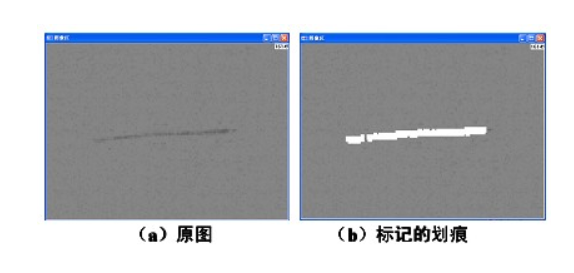

第二类划痕缺陷图像
   第三类划痕,各部分灰度差异较大,形状通常呈长条形,如果在一幅图像上采取固定阈值分割,则标记的缺陷部分会小于实际部分。由于这类图像的划痕狭长,单纯依靠灰度检测会将缺陷延伸部分漏掉。对于这类图像,根据其特点选择双阈值和缺陷形状特征相结合的方法。



第三类划痕缺陷图像
   由于在工业检测中图像的多样性,对于每一种图像,都要经过分析综合考虑各种手段来进行处理达到效果。一般来说,划痕部分的灰度值和周围正常部分相比要暗,也就是划痕部分灰度值偏小;而且,大多都是在光滑表面,所以整幅图的灰度变化总体来说非常均匀,缺乏纹理特征。因此,划痕的检测一般使用基于统计的灰度特征或者阈值分割的方法将划痕部分标出。
   基于机器视觉的表面缺陷检测量系统,可安装在具有规则形状的金属产品生产流水线上,对生产线上的每个产品的表面缺陷及外形尺寸等进行在线检测,尤其对于有金属光泽的产品的表面质量检测效果更加突出。当检测到有缺陷的工件时,系统可根据实际需求发出相应的控制信号,即可直接将废品剔除,也可控制打标机构在缺陷品上喷涂标志。
